久久久久久人妻无码,国产精品后入内射日本在线观看,国产精品日本一区二区不卡视频,成年女人天堂香蕉网,国内揄拍国内精品对白

在螺紋膠的使用過程中，很多人將重點放在產(chǎn)品型號選擇上，卻忽視了涂覆前的預處理步驟。事實上，這些看似不起眼的操作，直接影響著膠層的最終牢固度。專業(yè)測試數(shù)據(jù)顯示，規(guī)范的預處理能讓螺紋膠的剪切強度提升 50% 以上，大幅降低后期松動風險。

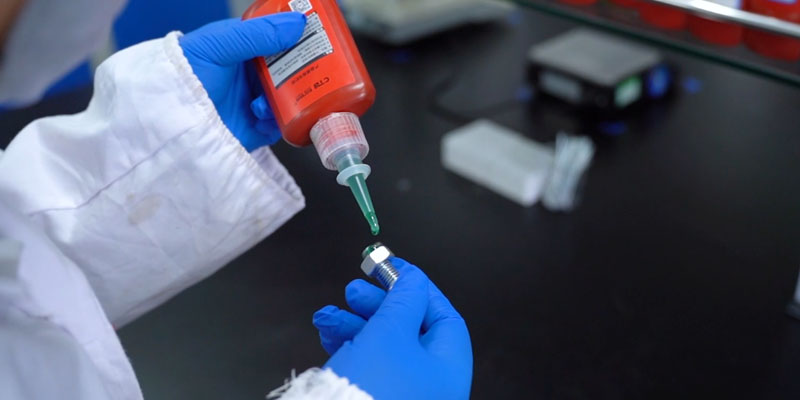

第一步：徹底清潔螺紋表面，清除油污與雜質(zhì)

工業(yè)生產(chǎn)或維修中，螺紋表面常殘留機油、切削液、鐵銹或粉塵，這些污染物會在膠層與螺紋間形成隔離層，導致膠層無法緊密附著。某機械廠曾因未清潔新加工螺栓的切削油，涂膠后僅運行 3 天就出現(xiàn)松動。正確做法是：用蘸有工業(yè)酒精或?qū)Ｓ们逑磩┑哪ú挤磸筒潦寐菁y，直至無油跡;若有銹跡，需用細砂紙打磨至露出金屬本色，再用壓縮空氣吹凈粉塵。對于油污嚴重的螺紋，可先用堿性除油劑浸泡 10 分鐘，沖洗干燥后再涂膠。

第二步：檢查螺紋配合間隙，避免過松或過緊

螺紋配合過松(間隙>0.2mm)會導致膠液填充不足，固化后膠層易受振動沖擊而斷裂;過緊則會使膠液被擠出，無法形成完整膠膜。建議用塞尺測量間隙，若過松，可先在螺紋上纏繞 1-2 圈生料帶(僅覆蓋 1/3 螺紋高度)，再涂膠;若過緊，需用絲錐或板牙修整螺紋，確保裝配時能順利擰入且無明顯晃動。某汽車維修店的實踐表明，調(diào)整間隙后，螺紋膠的抗振動性能提升 40%。

第三步：干燥處理，杜絕水分影響固化

潮濕環(huán)境或剛清洗過的螺紋會殘留水分，厭氧型螺紋膠遇水會延緩固化速度，甚至出現(xiàn) “局部不固化” 現(xiàn)象。測試顯示，含水量>5% 的螺紋表面，膠層固化時間會延長 3 倍，強度下降 30%。處理方式：若環(huán)境濕度>80%，可用電吹風冷風檔吹干螺紋;低溫高濕環(huán)境下，可將螺紋加熱至 30-40℃(避免高溫破壞膠性)，保持 5 分鐘后自然冷卻，再進行涂膠。

第四步：區(qū)分材質(zhì)特性，針對性預處理

不同材質(zhì)的螺紋需差異化處理：鋁合金、銅等軟質(zhì)金屬螺紋，需避免使用腐蝕性強的清洗劑，可選用中性清潔劑，防止表面氧化層被破壞;塑料螺紋則要檢查是否有毛刺，用細銼刀修整后，用異丙醇擦拭，避免清潔劑溶解塑料表面。某電子廠為塑料外殼螺紋預處理時，因誤用強溶劑導致螺紋開裂，更換預處理方案后，合格率從 65% 提升至 98%。

第五步：裝配前的膠液活化(針對低溫環(huán)境)

當環(huán)境溫度低于 15℃時，螺紋膠的固化活性會下降。此時可將膠瓶放入 30℃溫水中浸泡 5 分鐘(避免高溫)，讓膠液恢復流動性;涂膠后在螺紋附近用紅外燈(距離 30cm 以上)低溫烘烤，加速固化反應。某北方機械廠冬季施工時，通過此方法使膠層 24 小時固化強度達標率從 70% 提升至 100%。

這些預處理步驟看似簡單，卻能從根源上解決膠層附著不良、固化不完全等問題。無論是工業(yè)裝配還是家用維修，花 5-10 分鐘做好預處理，能讓螺紋膠的緊固效果事半功倍，顯著延長設備或物件的使用壽命。
